Описание
Плавающий кормовой вал для морских валов выше ватерлинии. Комплект состоит из трубы AISI-316, охлаждаемой резиновой сальниковой упаковки, втулки подшипника и подшипника. Обеспечивает легкость установки и центровки вала, а также низкую потребность в обслуживании. Без уплотнительной набивки, поэтому последующие регулировки не требуются. Доступен для диаметров валов от 25 до 50 мм.

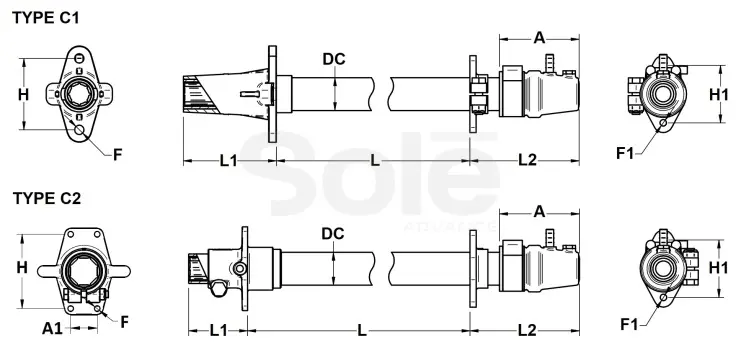

| Артикул | Описание | Ø вала | Тип | DC | L | L1 | L2 | F | H | A1 | A | F1 | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
49425100
|
Полный кормовой вал в сборке 25–1000 тип C1 | 25 ММ | C1 | 42,4 ММ | 1000 ММ | 120 ММ | 266 ММ | 2×12 | 92 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49525100
|
Полный кормовой вал в сборке 25–1000 тип C2 | 25 ММ | C2 | 42,4 ММ | 1000 ММ | 81 ММ | 266 ММ | 2×8,5 | 86 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49425150
|
Полный кормовой вал в сборке 25–1500 тип C1 | 25 ММ | C1 | 42,4 ММ | 1500 ММ | 120 ММ | 166 ММ | 2×12 | 92 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49525150
|
Полный кормовой вал в сборке 25–1500 тип C2 | 25 ММ | C2 | 42,4 ММ | 1500 ММ | 81 ММ | 166 ММ | 2×8,5 | 86 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49425200
|
Полный кормовой вал в сборке 25–2000 тип C1 A-316 | 25 ММ | C1 | 42,5 ММ | 2000 ММ | 120 ММ | 141 ММ | 2×12 | 92 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49525200
|
Полный кормовой вал в сборке 25–2000 тип C2 A-316 | 25 ММ | C2 | 42,4 ММ | 2000 ММ | 81 ММ | 166 ММ | 2×8,5 | 86 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49425300
|
Полный кормовой вал в сборке 25–3000 тип C1 A-316 | 25 ММ | C1 | 42,4 ММ | 3000 ММ | 120 ММ | 141 ММ | 2×12 | 92 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49525300
|
Полный кормовой вал в сборке 25–3000 тип C2 A-316 | 25 ММ | C2 | 42,4 ММ | 3000 ММ | 81 ММ | 166 ММ | 2×8,5 | 86 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49425400
|
Полный кормовой вал в сборке 25–4000 тип C1 A-316 | 25 ММ | C1 | 42,4 ММ | 4000 ММ | 120 ММ | 141 ММ | 2×12 | 92 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49525400
|
Полный кормовой вал в сборке 25–4000 тип C2 A-316 | 25 ММ | C2 | 42,4 ММ | 4000 ММ | 81 ММ | 166 ММ | 2×8,5 | 86 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49425050
|
Полный кормовой вал в сборке 25–500 тип C1 | 25 ММ | C1 | 42,4 ММ | 500 ММ | 120 ММ | 166 ММ | 2×12 | 92 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49525050
|
Полный кормовой вал в сборке 25–500 тип C2 | 25 ММ | C2 | 42,4 ММ | 500 ММ | 81 ММ | 166 ММ | 2×8,5 | 86 ММ | – MM | 102 ММ | 2×8,5 ММ | 74 ММ |
|
49430100
|
Полный кормовой вал в сборке 30–1000 тип C1 | 30 ММ | C1 | 48,3 ММ | 1000 ММ | 120 ММ | 272 ММ | 2×12 | 98 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49530100
|
Полный кормовой вал в сборке 30–1000 тип C2 | 30 ММ | C2 | 48,3 ММ | 1000 ММ | 75 ММ | 272 ММ | 2×8,5 | 94 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49430150
|
Полный кормовой вал в сборке 30–1500 тип C1 | 30 ММ | C1 | 48,3 ММ | 1500 ММ | 120 ММ | 172 ММ | 2×12 | 98 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49530150
|
Полный кормовой вал в сборке 30–1500 тип C2 | 30 ММ | C2 | 48,3 ММ | 1500 ММ | 75 ММ | 172 ММ | 2×8,5 | 94 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49430200
|
Полный кормовой вал в сборке 30–2000 тип C1 A-316 | 30 ММ | C1 | 48,3 ММ | 2000 ММ | 120 ММ | 172 ММ | 2×12 | 98 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49530200
|
Полный кормовой вал в сборке 30–2000 тип C2 A-316 | 30 ММ | C2 | 48,3 ММ | 2000 ММ | 75 ММ | 172 ММ | 2×8,5 | 94 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49430300
|
Полный кормовой вал в сборке 30–3000 тип C1 A-316 | 30 ММ | C1 | 48,3 ММ | 3000 ММ | 120 ММ | 172 ММ | 2×12 | 98 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49530300
|
Полный кормовой вал в сборке 30–3000 тип C2 A-316 | 30 ММ | C2 | 48,3 ММ | 3000 ММ | 75 ММ | 172 ММ | 2×8,5 | 94 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49430400
|
Полный кормовой вал в сборке 30–4000 тип C1 A-316 | 30 ММ | C1 | 48,3 ММ | 4000 ММ | 120 ММ | 172 ММ | 2×12 | 98 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49530400
|
Полный кормовой вал в сборке 30–4000 тип C2 A-316 | 30 ММ | C2 | 48,3 ММ | 4000 ММ | 75 ММ | 172 ММ | 2×8,5 | 94 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49430050
|
Полный кормовой вал в сборке 30–500 тип C1 | 30 ММ | C1 | 48,3 ММ | 500 ММ | 120 ММ | 172 ММ | 2×12 | 98 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49530050
|
Полный кормовой вал в сборке 30–500 тип C2 | 30 ММ | C2 | 48,3 ММ | 500 ММ | 75 ММ | 172 ММ | 2×8,5 | 94 ММ | – MM | 108 ММ | 2×8,5 ММ | 80 ММ |
|
49435100
|
Полный кормовой вал в сборке 35–1000 тип C1 | 35 ММ | C1 | 53 ММ | 1000 ММ | 160 ММ | 282 ММ | 2×12 | 98 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49535100
|
Полный кормовой вал в сборке 35–1000 тип C2 | 35 ММ | C2 | 53 ММ | 1000 ММ | 105 ММ | 282 ММ | 2×10,5 | 98 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49435150
|
Полный кормовой вал в сборке 35–1500 тип C1 | 35 ММ | C1 | 53 ММ | 1500 ММ | 160 ММ | 182 ММ | 2×12 | 120 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49535150
|
Полный кормовой вал в сборке 35–1500 тип C2 | 35 ММ | C2 | 53 ММ | 1500 ММ | 105 ММ | 182 ММ | 2×10,5 | 98 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49435200
|
Полный кормовой вал в сборке 35–2000 тип C1 A-316 | 35 ММ | C1 | 53 ММ | 2000 ММ | 160 ММ | 182 ММ | 2×12 | 120 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49535200
|
Полный кормовой вал в сборке 35–2000 тип C2 A-316 | 35 ММ | C2 | 53 ММ | 2000 ММ | 105 ММ | 182 ММ | 2×10,5 | 98 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49435300
|
Полный кормовой вал в сборке 35–3000 тип C1 A-316 | 35 ММ | C1 | 53 ММ | 3000 ММ | 160 ММ | 182 ММ | 2×12 | 120 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49535300
|
Полный кормовой вал в сборке 35–3000 тип C2 A-316 | 35 ММ | C2 | 53 ММ | 3000 ММ | 105 ММ | 182 ММ | 2×10,5 | 98 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49435400
|
Полный кормовой вал в сборке 35–4000 тип C1 A-316 | 35 ММ | C1 | 53 ММ | 4000 ММ | 160 ММ | 182 ММ | 2×12 | 120 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49535400
|
Полный кормовой вал в сборке 35–4000 тип C2 A-316 | 35 ММ | C2 | 53 ММ | 4000 ММ | 105 ММ | 182 ММ | 2×10,5 | 98 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49435050
|
Полный кормовой вал в сборке 35–500 тип C1 | 35 ММ | C1 | 53 ММ | 500 ММ | 160 ММ | 182 ММ | 2×12 | 120 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49535050
|
Полный кормовой вал в сборке 35–500 тип C2 | 35 ММ | C2 | 53 ММ | 500 ММ | 105 ММ | 182 ММ | 2×10,5 | 98 ММ | – MM | 118 ММ | 2×8,5 ММ | 86 ММ |
|
49540100
|
Полный кормовой вал в сборке 40–1000 тип C2 | 40 ММ | C2 | 60,3 ММ | 1000 ММ | 115 ММ | 282 ММ | 4×8,5 | 112 ММ | 40 ММ | 118 ММ | 4×8,5 ММ | 112 ММ |
|
49540150
|
Полный кормовой вал в сборке 40–1500 тип C2 | 40 ММ | C2 | 60,3 ММ | 1500 ММ | 115 ММ | 182 ММ | 4×8,5 | 112 ММ | 40 ММ | 118 ММ | 4×8,5 ММ | 112 ММ |
|
49540200
|
Полный кормовой вал в сборке 40–2000 тип C2 A-316 | 40 ММ | C2 | 60,3 ММ | 2000 ММ | 115 ММ | 182 ММ | 4×8,5 | 112 ММ | 40 ММ | 118 ММ | 4×8,5 ММ | 112 ММ |
|
49540300
|
Полный кормовой вал в сборке 40–3000 тип C2 A-316 | 40 ММ | C2 | 60,3 ММ | 3000 ММ | 115 ММ | 182 ММ | 4×8,5 | 112 ММ | 40 ММ | 118 ММ | 4×8,5 ММ | 112 ММ |
|
49540400
|
Полный кормовой вал в сборке 40–4000 тип C2 A-316 | 40 ММ | C2 | 60,3 ММ | 4000 ММ | 115 ММ | 182 ММ | 4×8,5 | 112 ММ | 40 ММ | 118 ММ | 4×8,5 ММ | 112 ММ |
|
49540050
|
Полный кормовой вал в сборке 40–500 тип C2 | 40 ММ | C2 | 60,3 ММ | 500 ММ | 115 ММ | 182 ММ | 4×8,5 | 112 ММ | 40 ММ | 118 ММ | 4×8,5 ММ | 112 ММ |
|
49545100
|
Полный кормовой вал в сборке 45–1000 тип C2 | 45 ММ | C2 | 63,5 ММ | 1000 ММ | 123 ММ | 292 ММ | 4×8 | 112 ММ | 40 ММ | 128 ММ | 4×8,5 ММ | 112 ММ |
|
49545150
|
Полный кормовой вал в сборке 45–1500 тип C2 | 45 ММ | C2 | 63,5 ММ | 1500 ММ | 123 ММ | 192 ММ | 4×8 | 112 ММ | 40 ММ | 128 ММ | 4×8,5 ММ | 112 ММ |
|
49545200
|
Полный кормовой вал в сборке 45–2000 тип C2 A-316 | 45 ММ | C2 | 63,5 ММ | 2000 ММ | 123 ММ | 192 ММ | 4×8 | 112 ММ | 40 ММ | 128 ММ | 4×8,5 ММ | 112 ММ |
|
49545300
|
Полный кормовой вал в сборке 45–3000 тип C2 A-316 | 45 ММ | C2 | 63,5 ММ | 3000 ММ | 123 ММ | 192 ММ | 4×8 | 112 ММ | 40 ММ | 128 ММ | 4×8,5 ММ | 112 ММ |
|
49545400
|
Полный кормовой вал в сборке 45–4000 тип C2 A-316 | 45 ММ | C2 | 63,5 ММ | 4000 ММ | 123 ММ | 192 ММ | 4×8 | 112 ММ | 40 ММ | 128 ММ | 4×8,5 ММ | 112 ММ |
|
49545050
|
Полный кормовой вал в сборке 45–500 тип C2 | 45 ММ | C2 | 63,5 ММ | 500 ММ | 123 ММ | 192 ММ | 4×8 | 112 ММ | 40 ММ | 128 ММ | 4×8,5 ММ | 112 ММ |
|
49550100
|
Полный кормовой вал в сборке 50–1000 тип C2 | 50 ММ | C2 | 70 ММ | 1000 ММ | 136 ММ | 292 ММ | 4×9 | 130 ММ | 50 ММ | 128 ММ | 4×9 ММ | 130 ММ |
|
49550150
|
Полный кормовой вал в сборке 50–1500 тип C2 | 50 ММ | C2 | 70 ММ | 1500 ММ | 136 ММ | 192 ММ | 4×9 | 130 ММ | 50 ММ | 128 ММ | 4×9 ММ | 130 ММ |
|
49550200
|
Полный кормовой вал в сборке 50–2000 тип C2 A-316 | 50 ММ | C2 | 70 ММ | 2000 ММ | 136 ММ | 192 ММ | 4×9 | 130 ММ | 50 ММ | 128 ММ | 4×9 ММ | 130 ММ |
|
49550300
|
Полный кормовой вал в сборке 50–3000 тип C2 A-316 | 50 ММ | C2 | 70 ММ | 3000 ММ | 136 ММ | 192 ММ | 4×9 | 130 ММ | 50 ММ | 128 ММ | 4×9 ММ | 130 ММ |
|
49550400
|
Полный кормовой вал в сборке 50–4000 тип C2 A-316 | 50 ММ | C2 | 70 ММ | 4000 ММ | 136 ММ | 192 ММ | 4×9 | 130 ММ | 50 ММ | 128 ММ | 4×9 ММ | 130 ММ |
|
49550050
|
Полный кормовой вал в сборке 50–500 тип C2 | 50 ММ | C2 | 70 ММ | 500 ММ | 136 ММ | 192 ММ | 4×9 | 130 ММ | 50 ММ | 128 ММ | 4×9 ММ | 130 ММ |
