Описание

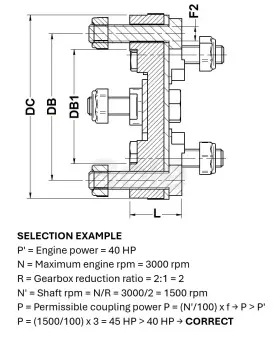

Flexible couplings are made of hard but elastic polyurethane and are able to withstand any temporary engine/shaft misalignment. It is provided with the bolts and nuts needed for installation. (FC = power hp x 100 rpm on shaft). Our engine has an SMI-R3 (ØD=63.5) gearbox, so we look in the catalogue for a coupling that fits the gearbox flange’s. We choose the 40025100 and determine its admissible power P. Note: If it is assembled with the TM-93 gearbox, it is necessary to add the reference 40040101 to mount it.
| Артикул | Описание | DC | F2 | DB | DB1 | L | FC |
|---|---|---|---|---|---|---|---|
|
40025100
|
R & D Flexible Shaft Coupling 102×28 | 102 ММ | 4x9,9 мм | 82,55 мм | 63,5 ММ | 28 мм | 3 |
|
40025101
|
R & D Flexible Shaft Coupling 102×28 | 102 ММ | 4x9,9 мм | 78 ММ | 50 ММ | 28 мм | 3 |
|
40030100
|
R & D Flexible Shaft Coupling 102×31 | 102 ММ | 4x9,9 мм | 82,55 мм | 63,5 ММ | 31 мм | 8 |
|
40040100
|
R & D Flexible Shaft Coupling 142×41 | 142 мм | 4x11,2 мм | 108 ММ | 63,5 ММ | 41 ММ | 13 |
|
40045100
|
R & D Flexible Shaft Coupling 142×50 | 142 мм | 4x11,2 мм | 108 ММ | 63,5 ММ | 52 мм | 20 |
|
40045101
|
R & D Flexible Shaft Coupling 152×55 | 152,4 мм | 6x16 мм | 120,6 ММ | 76,2 ММ | 55,4 мм | 37 |
|
40050100
|
R & D Flexible Shaft Coupling 155×50 | 155 мм | 6x16 мм | 120,6 ММ | 76,2 ММ | 50 ММ | 28 |
|
40050102
|
R & D Flexible Shaft Coupling 155×58 | 152,4 мм | 6x12 мм | 120,6 ММ | 102 ММ | 55,4 мм | 37 |
|
40050101
|
R & D Flexible Shaft Coupling 223×124 | 223 мм | 10×18 MM | 170 мм | 140 ММ | 124 мм | 75 |
